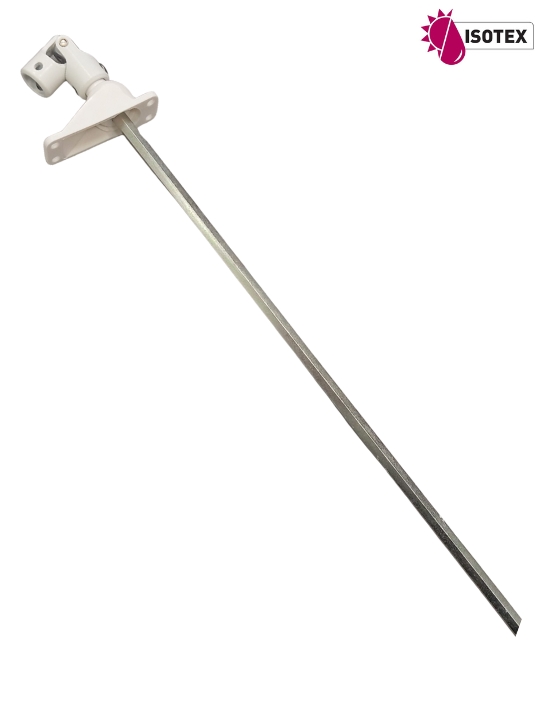

Ce bloc‑guide genouillère A60 de longueur 315 mm, équipé de 6 pans de 7, assure un guidage précis et durable du tablier dans les coulisses du volet roulant. Conçu pour les installations A60, il garantit une montée et une descente fluides tout en limitant les frottements et les risques de déraillement.

Sa construction repose sur des matériaux techniques sélectionnés pour leur résistance :

- Bâti en PA teinté masse, offrant une excellente tenue mécanique

- Rotule en POM teinté masse, assurant une articulation fluide

- Genouillère en acier revêtu polyester, protégée contre la corrosion

- Tige d’attaque en acier zingué passivé, durable et stable

- Manchon d’étanchéité en élasthomère teinté naturel, réduisant les vibrations et infiltrations

Le bloc‑guide est livré complet, prêt à installer, avec :

. 1 vis M5 Réf. F780 (liaison sur T.O.)

. 4 vis TF Ø4 L=20 Réf. 4245

. 1 manchon d’étanchéité

Compatible avec la pose en façade, sous caisson, en traditionnel, en rénovation, et dans les coffres PVC, il offre une angulation maximale de 60° et 29° par rapport à la perpendiculaire au bâti, permettant une adaptation optimale selon la configuration du volet.

Des variantes de tringles (section, longueur) et différentes couleurs sont disponibles sur demande. EN STOCK et disponible immédiatement chez Isotex, fabricant de volets roulants depuis 1988.

Fonction et utilité

– Guidage du tablier dans les coulisses

– Stabilisation du mouvement du volet roulant

– Réduction des frottements et de l’usure

– Remplacement simple et rapide

– Compatibilité A60

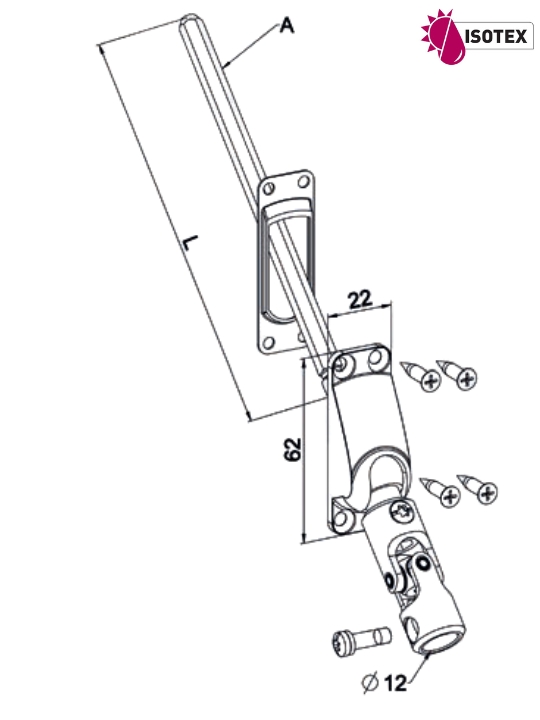

Caractéristiques techniques

– Type : Bloc‑guide genouillère

– Modèle : A60

– Longueur : 315 mm

– Pans : 6 pans de 7

– Référence : D476NG

– Matière : PA / POM / acier revêtu polyester / acier zingué / élasthomère

– Conditionnement : À l’unité – EN STOCK

Installation

1 Retirer l’ancien bloc‑guide de la coulisse.

2 Positionner le nouveau bloc‑guide dans l’axe prévu.

3 Vérifier l’alignement avec le tablier.

4 Tester la montée et la descente pour s’assurer du bon guidage. Installation simple, sans outillage spécifique.

Avantages

– Fabrication professionnelle

– Matériaux robustes

– Compatible A60

– EN STOCK

– Livraison rapide

– Assistance Somfy disponible en Nord Isère
