Une réalisation sur mesure à Heyrieux
Cette réalisation à Heyrieux (38540), dans le Nord-Isère, porte sur l’installation d’une porte de garage sectionnelle Thermo imitation bois, motorisée avec une solution Somfy connectée. Équipée d’un portillon intégré, d’une sécurité renforcée et d’une conception favorisant l’isolation thermique.
Le projet associe une configuration adaptée à la baie existante, une finition extérieure chaleureuse et une motorisation professionnelle. La solution a été étudiée puis posée en tenant compte des contraintes relevées sur place.
Contexte de la réalisation

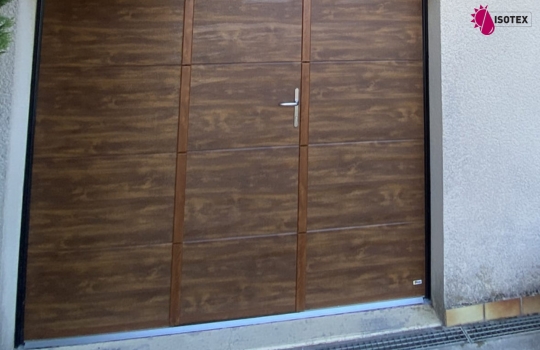

À Heyrieux, Isotex a réalisé une porte de garage sectionnelle Thermo sur mesure avec une finition extérieure imitation bois. Cette configuration répond au souhait d’associer confort d’utilisation, intégration esthétique et accès pratique au garage.
. Localisation : Heyrieux (38540), dans le Nord-Isère.
. Type de porte : porte de garage sectionnelle Thermo sur mesure.
. Finition extérieure : imitation bois.
. Motorisation : solution professionnelle Somfy connectée.
. Accès intégré : portillon Thermo avec serrure multipoints et équipements de sécurité renforcée.
. Finitions de chantier : protection des lieux, branchement électrique sous goulotte PVC et nettoyage de fin de chantier.
Pour découvrir l’activité de l’entreprise, consultez découvrir l’expertise et l’histoire d’Isotex ainsi que les porte de garage sectionnelle sur mesure par Isotex.
Dimensions et configuration de la baie
L’étude de cette porte de garage à Heyrieux s’est appuyée sur les dimensions et les contraintes relevées pour la baie. Les valeurs ci-dessous correspondent à cette réalisation précise et ne constituent pas des dimensions générales applicables à toutes les portes de garage.
- Largeur de baie : 2 350 mm.
- Hauteur de baie : 1 990 mm.
- Retombée de linteau après aménagement : 100 mm.
- Retombée de linteau minimale : 100 mm.
- Écoinçon droit : 85 mm.
- Écoinçon gauche : 85 mm.
- Écoinçons minimaux : 85 mm.
- Refoulement plafond : 2 610 mm.
- Refoulement plafond minimal : 2 570 mm.
- Faux linteau : tube aluminium laqué de 120 × 30 × 2 mm, d’une longueur de 2 500 mm.
- Fixation murale : rallonge télescopique sur traverse arrière.
- Ouverture de la baie : ouverture totale avec système « bloque roulette » et corde de tirage.
- Portillon : poussant droit, vu depuis l’intérieur du garage.
Ces éléments ont permis de confirmer la compatibilité de la porte avec la baie et l’espace disponible au plafond. La fiche technique d’une porte de garage sectionnelle à refoulement plafond complète cette présentation technique.
Finition et esthétique

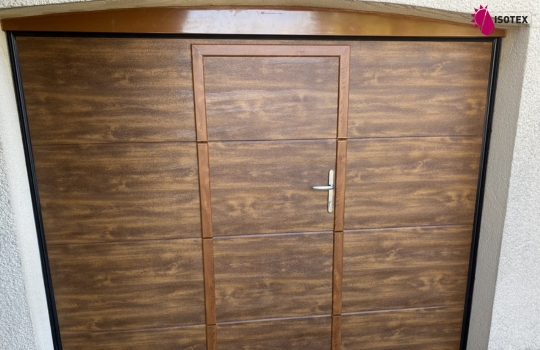

La porte associe une face extérieure veinée bois imitation chêne doré à une face intérieure blanche aspect stucco. Cette combinaison apporte une lecture chaleureuse côté extérieur et une finition claire côté garage, tout en conservant les caractéristiques prévues pour cette réalisation.
- Couleur des aménagements : brun chocolat RAL 8017.
- Profils d’encadrement : aluminium de 54 mm.
- Seuil : aluminium à rupture de pont thermique, d’une hauteur de 20 mm.
- Poignée : double béquille en aluminium anodisé intérieure et extérieure avec cylindre.
- Éléments prémontés : charnières, vis et supports de roulettes laqués blancs prémontés sur les panneaux.
- Paumelles : réglables en acier.
- Guidage : double galets nylon à roulements intégrés.
La finition et les panneaux ont été définis dans le cadre de cette porte de garage sectionnelle sur mesure. Les caractéristiques techniques des panneaux de porte de garage permettent d’approfondir les principes de conception concernés.
Le Kit Thermo et l’isolation
Le Kit Thermo installé sur cette réalisation regroupe plusieurs éléments destinés à renforcer la conception de la porte et à favoriser son comportement isolant. Ces caractéristiques décrivent la porte posée à Heyrieux et ne constituent pas une garantie absolue de performance, laquelle dépend également de la baie, de la pose et des conditions d’utilisation.
. Panneaux : panneaux isolants double peau en acier galvanisé avec rupture de pont thermique.
. Isolation : polyuréthane de 40 mm.
. Face intérieure : blanche, aspect stucco.
. Joints : double joint périphérique en EPDM avec compression sur les rails verticaux.
. Traverse : traverse de linteau.
. Profils : profils haut et bas à rupture de pont thermique.
. Extrémités des panneaux : profils isolants en polythermaline blanche.
. Rails verticaux : profilés en « C » avec sabots retardateurs d’effraction.
Cette composition permet de parler d’une porte de garage isolante à conception favorisant l’isolation thermique, sans étendre ces données à d’autres modèles ou à des configurations différentes.
La documentation consacrée aux caractéristiques techniques des panneaux de porte de garage apporte un complément utile.
Portillon intégré et sécurité

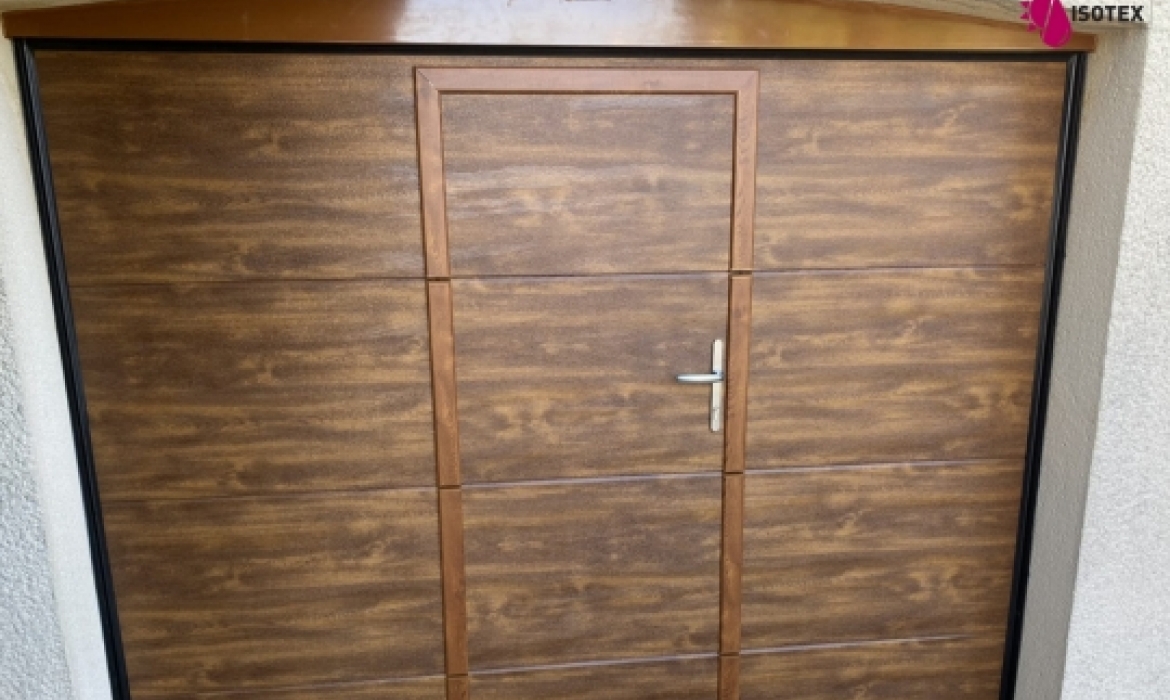

Le portillon intégré Thermo facilite l’accès au garage sans nécessiter l’ouverture complète de la porte. Dans cette réalisation, il est configuré en poussant droit, vu depuis l’intérieur du garage, et reçoit les équipements suivants :
. Serrure : serrure multipoints.
. Cylindre : cylindre sécurisé avec protection anti-perçage.
. Clés : cinq clés et carte de propriété.
. Verrou : un verrou intérieur, avec accès obligatoire depuis l’intérieur du garage.
. Béquilles : double béquille intérieure et extérieure.
Le portillon constitue ainsi un accès pratique pour les passages quotidiens, tout en conservant les équipements prévus dans la configuration de cette porte. Son usage et son niveau de sécurité doivent être appréciés au regard de ces équipements précis, de la pose et de l’environnement du garage.
Cette réalisation peut être rapprochée d’une porte de garage sectionnelle verticale avec portillon et hublot, sans assimiler les deux configurations.
Une motorisation Somfy connectée
La porte est équipée d’une motorisation professionnelle Somfy conçue pour accompagner son usage quotidien et son ouverture sectionnelle à refoulement plafond. La configuration installée comprend :
- Moteur : Somfy DEXXO Smart 800 io.
- Transmission : pack courroie avec rail courroie de 2,9 m.
- Commandes : deux télécommandes Somfy Keygo io.
- Continuité de fonctionnement : batterie de secours 9,6 V – 1 600 mAh.
- Commande murale : émetteur Somfy io séquentiel étanche, trois canaux io 1.
Les fonctions communiquées pour cette installation comprennent la détection d’obstacle avec arrêt instantané du moteur, l’utilisation de la batterie de secours en cas de coupure de courant et le pilotage à distance avec un smartphone ou un assistant vocal, sous réserve de la configuration et des équipements compatibles.
L’émetteur mural est compatible avec les équipements io-homecontrol mentionnés dans la fiche, tels que portail, porte de garage, éclairage, store extérieur, store de terrasse, volet roulant et fenêtre de toit. Cette compatibilité reste limitée aux équipements et à la configuration prévus. Le produit est présenté comme éco-conçu dans les informations transmises.
Pour en savoir plus, consultez la documentation sur la motorisation et les automatismes de porte de garage et les portes de garage motorisées avec les automatismes Somfy.
Une pose soignée
La pose a été réalisée en suivant les dimensions de la baie et les contraintes de son environnement. L’intervention a intégré l’adaptation de la porte, la fixation des éléments et la mise en place d’un raccordement propre et protégé.
Adaptation : prise en compte de la largeur, de la hauteur, des écoinçons, de la retombée de linteau et du refoulement plafond.
Fixation : fixation murale par rallonge télescopique sur traverse arrière et mise en place du faux linteau prévu.
Électricité : branchement réalisé sous goulotte PVC.
Finition de chantier : nettoyage réalisé après la pose.
L’étude technique des dimensions, des écoinçons, de la retombée de linteau et du refoulement plafond reste essentielle pour déterminer si une solution est adaptée à une baie donnée. Les équipes de pose Isotex et les ateliers Isotex participent à cet accompagnement selon la faisabilité du projet.
Ressources et réalisations connexes
La réalisation d’Heyrieux s’inscrit dans une gamme de solutions étudiées selon la configuration de chaque garage. Pour comparer les principales possibilités, consultez les portes de garage sur mesure, la porte de garage sectionnelle à refoulement plafond, la porte de garage sectionnelle latérale, la porte de garage enroulable et la porte de garage battante Vantal.
La porte de garage sectionnelle à refoulement plafond motorisée Somfy présente une approche complémentaire de la motorisation.
La votre porte de garage sectionnelle verticale avec Isotex apporte un autre éclairage sur le confort, la sécurité et le design.
Les 7 questions essentielles pour réussir un projet de porte de garage sur mesure aide à préparer une étude.
La porte de garage enroulable motorisée Somfy illustre une autre famille de produits.
La fiche technique d’une porte de garage sectionnelle à déplacement latéral complète la documentation disponible.
La porte de garage sur mesure à Crémieu, la porte de garage sectionnelle sur mesure à Saint-Jean-de-Bournay et la porte de garage latérale sur mesure à Bourgoin-Jallieu présentent d’autres projets réalisés.
Découvrez également la porte de garage sectionnelle à refoulement plafond vers Villefontaine et la porte de garage sectionnelle sur mesure à Morestel.
Contact et demande de devis
Les propriétaires de Heyrieux et du Nord-Isère peuvent consulter les solutions de portes de garage sur mesure proposées par Isotex afin d’identifier une configuration cohérente avec leur baie, leurs usages et leurs contraintes techniques. Chaque projet doit faire l’objet d’une étude : toutes les configurations ne sont pas nécessairement réalisables dans les mêmes conditions.
Pour préparer votre projet, vous pouvez consulter les garantie décennale Isotex, les avis clients vérifiés Isotex et les adresses et horaires des magasins Isotex.
Vous pouvez ensuite demander un devis gratuit et sans engagement ou contacter les équipes Isotex pour étudier les dimensions de la baie, le type de porte, la motorisation, le portillon et les conditions de pose.
